XY-TC-Z2型称重式螺杆充填包装机


1. 简要说明
       该机主要针对容易扬尘的超细粉末及高精度的包装要求而开发设计,根据装在容器下面的重量传感器给出的信号完成双速充填、计量及升降等工作,适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、及有高精度包装要求的粉末等。
2. 主要特征
       容器托盘下装有重量传感器,根据预先设定的重量进行快速和慢速充填,保证高包装精度。
       伺服马达带动托盘升降,升降速度可任意设定,充填时基本上无粉尘扬出污染环境。
       伺服马达及伺服驱动控制螺杆,性能稳定、精度高。
       PLC控制、触摸屏人机界面显示,操作简便。
       全不锈钢结构;组合式料箱,清洗方便。
       充填头配有手轮调整高度,轻松实现多种规格包装。
       固定式螺杆安装结构,充填时不会影响物料性质。
       工作流程:人工套袋或人工放罐 → 容器升高 → 快速充填,同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
       气动夹袋装置和托罐装置可供选择,只需选择不同装置,即可满足罐装和袋装要求。

3. 主要参数
包装重量 100g - 10kg
包装精度 100– 1000g,≤±2%,≥1000g,≤±0.1-0.2%
包装速度 5 - 10 次/分钟
电源 3P AC208 - 415V  50/60Hz
整机功率 2.65 KW
整机重量 350kg
整机体积 950×940×2850mm
料箱容积 60 L

4. 配置清单
序号 名称 型号规格 产地品牌
1 不锈钢/ SUS304 中国
2 PLC   德国西门子
3 触摸屏   德国西门子
4 充填伺服马达 1.5KW 松下
5 充填伺服驱动器 1.5KW 松下
6 搅拌减速电机 400W 台湾宇鑫
7 电磁阀   台湾亚德克
8 气缸 MA25X25-S-CA 台湾亚德克
9 升降伺服马达 700W 松下
10 升降伺服驱动器 700W 松下
11 升降减速器 RV5030 上海赛尼
12 电源开关 HZ5BGS 温州长信
13 断路器   施耐德
14 急停开关   施耐德
15 滤波器 ZYH-EB-10A 北京中宇豪
16 交流接触器 CJX2   1210 温州正泰
17 热继电器 NR2-25 温州正泰
18 直流继电器 MY2NJ  24DC 日本欧姆龙
19 开关电源   常州诚联
20 AD称重模块
21 称重传感器 MT1260 梅特勒-托利多
22 光电传感器 BR100-DDT 韩国奥托尼克斯
23 料位传感器 CR30-15DN 韩国奥托尼克斯

5. 随机附件清单
序号 名称 型号 单位 数量 备注
1 呆扳手    2 工具
2 活动扳手   1 工具
3 内六角扳手   1 工具
4 十字螺丝刀   2 工具
5 一字螺丝刀   2 工具
6 脚踏开关   1 附件
7 插座   1 附件
8 加压盘   1 附件
9 砝码 10KG 1 附件
10 螺旋   1 附件
11 使用说明书   1 文件

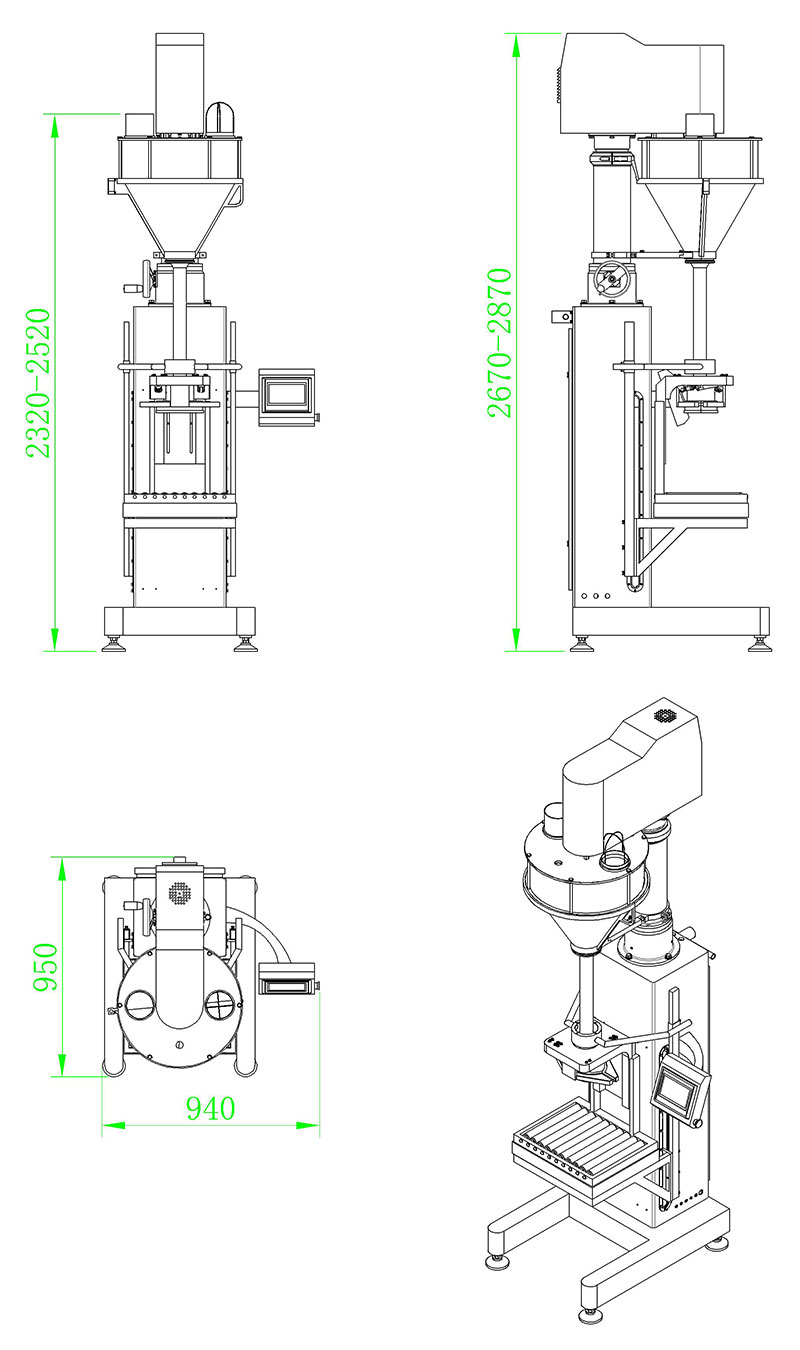

6. 外观尺寸图
